Тепловой насос Hitachi для низкотемпературного отопления дома

Тепловой насос для дома подбирают по теплопотерям при расчётной наружной температуре и по температуре воды, которая нужна отопительным приборам. Для низкотемпературной системы особенно важно проверить мощность в мороз, а не ориентироваться на номинал из заголовка каталога. После этого определяют схему ГВС и роль резервного источника.

Сначала — нагрузка дома, затем модель

Отправная точка подбора — расчёт теплопотерь здания. В нём учитывают площадь и конструкцию наружных стен, кровли и пола, окна, инфильтрацию, требуемую температуру в комнатах и климатические данные района. Удельный показатель в ваттах на квадратный метр годится для предварительной оценки, но не заменяет расчёт по ограждающим конструкциям.

Нагрузку определяют для расчётной наружной температуры, а не для среднего зимнего дня. Именно в этой точке видно, сколько тепла понадобится дому в наиболее холодный расчётный период. Отдельно учитывают вентиляцию и режим помещений: одинаковые по площади дома могут заметно различаться по требуемой мощности.

Результат нужен в виде зависимости нагрузки от наружной температуры. Она показывает не только пиковое значение, но и часть сезона, когда потребность дома невелика. Так проще оценить диапазон регулирования инверторного компрессора и избежать частых пусков в мягкую погоду.

Почему тёплый пол облегчает работу теплового насоса

Система «воздух — вода» переносит тепло из наружного воздуха в водяной контур. Чем ниже требуемая температура подачи, тем меньше температурный подъём и тем благоприятнее режим компрессора. Поэтому водяной тёплый пол и рассчитанные на низкую температуру радиаторы хорошо сочетаются с тепловым насосом.

Существующие радиаторы проверяют расчётом теплоотдачи при новой температуре воды. Паспортная мощность радиатора часто указана для более горячего теплоносителя; при снижении температуры подачи его отдача уменьшается. Возможные решения — увеличить площадь приборов, снизить теплопотери здания или оставить высокотемпературный источник для части нагрузки.

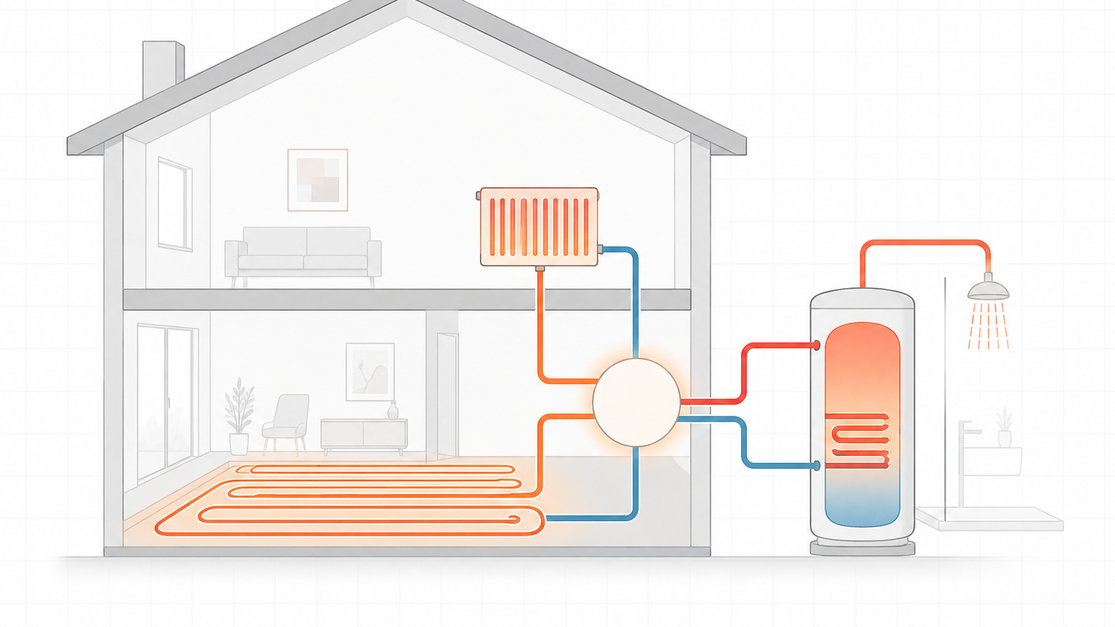

В контроллере Yutaki предусмотрены конфигурации с радиаторами, тёплым полом и двумя температурными зонами. Во втором случае высоко- и низкотемпературные контуры проектируют как гидравлическую систему: согласуют расходы, насосы, смесительный узел и алгоритм управления. Одного выбора мощности наружного блока для этого недостаточно.

Мощность в мороз читают по рабочей точке

Фраза «тепловой насос для дома: как подобрать систему под низкотемпературное отопление» сводится к проверке нескольких связанных величин. В технических таблицах находят сочетание температуры наружного воздуха и температуры воды, затем смотрят доступную теплопроизводительность и потребляемую электрическую мощность. Значение при мягкой погоде и низкой подаче нельзя переносить на мороз.

COP — отношение выданного тепла к затраченной электроэнергии в одной заданной точке. SCOP описывает сезонную эффективность для установленного климатического профиля и температурного режима. Эти показатели отвечают на разные вопросы: COP помогает сравнить рабочие точки, SCOP — оценить сезон при принятых условиях. Ни один из них не даёт расход в рублях без данных о нагрузке дома, погоде, тарифе и работе резерва.

Запас мощности выбирают осмысленно. Слишком малая система раньше передаст нагрузку электрическому нагревателю или котлу. Чрезмерно крупная может хуже регулироваться при небольшой потребности в тепле. Решение принимают по графику нагрузки дома и диапазону мощности конкретной комбинации наружного и внутреннего блоков.

ГВС меняет режим и состав системы

Горячее водоснабжение требует более высокой температуры воды, чем тёплый пол, и временно меняет приоритет работы. Для выбора задают число жильцов, профиль водоразбора, желаемое время восстановления запаса и допустимость электрического догрева. Объём бака сам по себе не описывает комфорт: важны температура хранения и доступная мощность нагрева.

Yutaki S может работать с отдельным баком, а Yutaki S Combi объединяет гидромодуль и встроенный бак ГВС на 220 л. Это влияет на компоновку котельной и длину трубопроводов. Перед заказом проверяют конкретное исполнение, место обслуживания, арматуру безопасности и совместимость компонентов по монтажному руководству.

Где провести бивалентную точку

Резерв нужен не автоматически, а по принятой схеме теплоснабжения. В моновалентной системе тепловой насос покрывает расчётную нагрузку в самые холодные дни. В моноэнергетической схеме недостающую мощность даёт электрический нагреватель. Альтернативная бивалентная схема переключает отопление на котёл при заданных условиях; она особенно уместна при сохранении существующего источника или высокотемпературного контура.

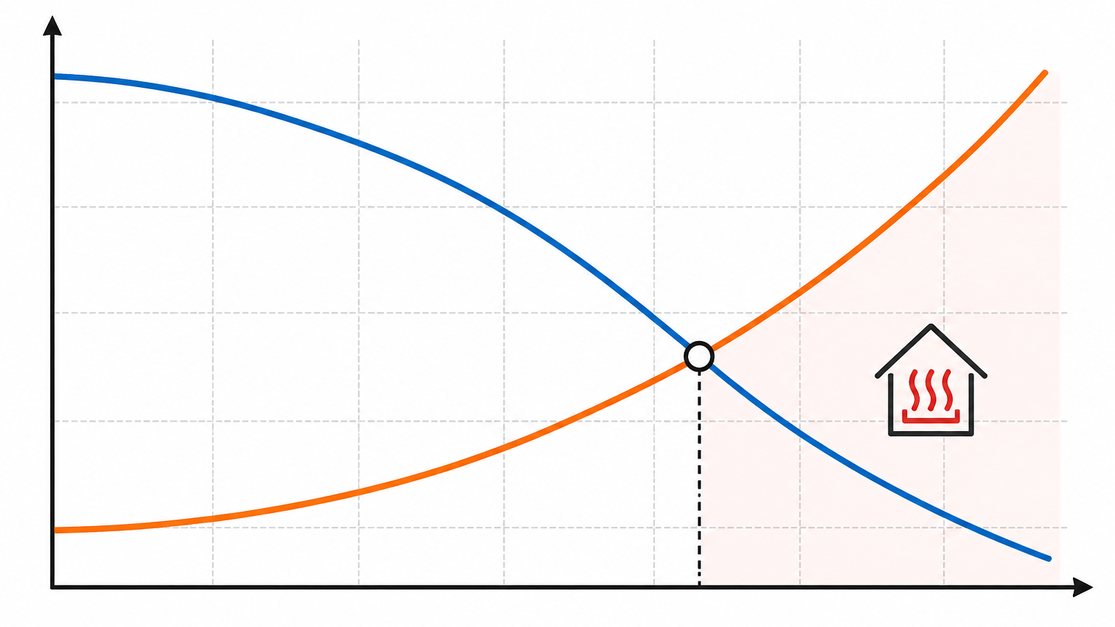

Бивалентную точку находят на пересечении доступной мощности теплового насоса и тепловой нагрузки здания. Контроллер должен получить однозначные уставки включения резерва, а электрическая сеть — выдерживать совместную нагрузку оборудования. Для котла дополнительно проектируют гидравлическое включение и защиту от нежелательных перетоков.

Пять шагов перед окончательным выбором

1. Рассчитать теплопотери при наружной температуре, принятой для района строительства.
2. Определить требуемую подачу по расчёту тёплого пола и радиаторов, разделить контуры с разными режимами.
3. Проверить теплопроизводительность выбранной комбинации Yutaki в мороз при этой температуре воды.
4. Задать сценарий ГВС: расход, бак, приоритет нагрева и допустимый догрев.
5. Выбрать моновалентную, моноэнергетическую или бивалентную схему и проверить питание, гидравлику, место наружного блока и доступ для сервиса.

Типичная ошибка — начинать с площади дома и номинальной мощности. Не менее рискованно оставлять старые радиаторы без перерасчёта или считать паспортный COP постоянным весь сезон. Если ограждающие конструкции ещё не определены, радиаторы требуют высокой подачи либо доступная электрическая мощность ограничена, сначала уточняют проект отопления. Только после этого выбирают конфигурацию теплового насоса и резерв.
