Канальный кондиционер Hitachi: что проверить до монтажа воздуховодов

Канальный кондиционер: что проверить до монтажа воздуховодов, чтобы потом не разбирать потолок? Первым делом — тип блока: одни модели рассчитаны на короткий воздуховод в соседнюю комнату, другие — на сеть с решётками и заданным внешним напором. Затем проверяют потери давления в сети, высоту запотолочного пространства, дренаж и доступ к блоку для обслуживания.

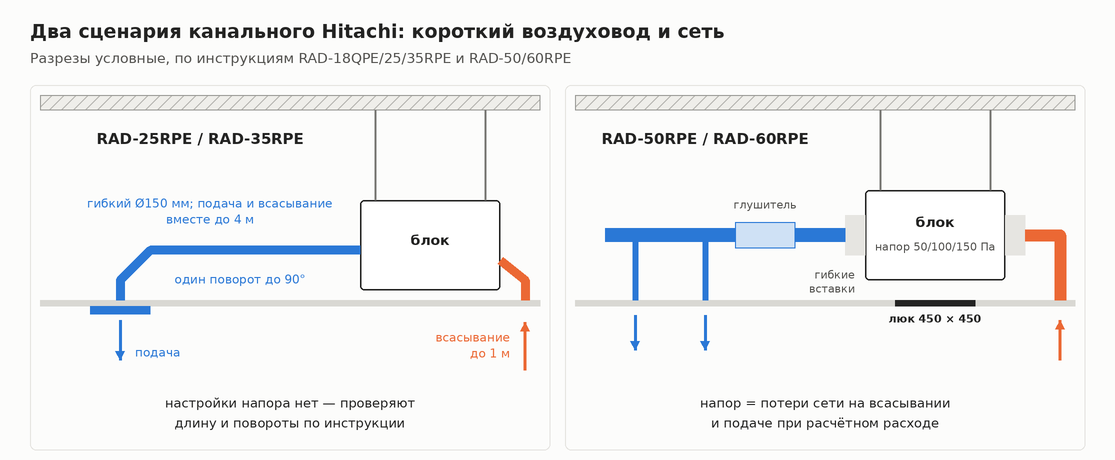

Короткий воздуховод или сеть: два сценария Hitachi

В нашем ассортименте есть канальные кондиционеры Hitachi двух типов. Компактные RAD-25RPE и RAD-35RPE работают с короткими гибкими воздуховодами диаметром 150 мм. Для полного канального подключения инструкция по монтажу Hitachi ограничивает суммарную длину воздуховодов подачи и всасывания четырьмя метрами, из них на всасывание — не больше метра. На подаче допускается один поворот до 90°, на всасывании — один до 45°. Эти блоки также ставят с выходом через решётку прямо в стену или с воздуховодом только на подаче.

RAD-50RPE и RAD-60RPE рассчитаны на воздуховоды со стороны всасывания и подачи. У них есть переключатель внешнего статического напора: 50 Па (заводская установка), 100 и 150 Па. Сеть для них можно проектировать с несколькими решётками, глушителями и регулирующими клапанами.

Исходные данные до покупки

• План помещения и место блока. Один канальный блок обслуживает одну комнату или открытую зону: для нескольких изолированных комнат ставят по блоку в каждую.
• Тепловая нагрузка и нужный расход воздуха.
• Высота пространства над подвесным потолком с учётом балок, коробов и светильников.
• Место приточной и обратной решёток и длина воздуховодов до них.
• Трасса дренажа до стояка и трасса хладагента до наружного блока.
• Требования к шуму, особенно в спальне.

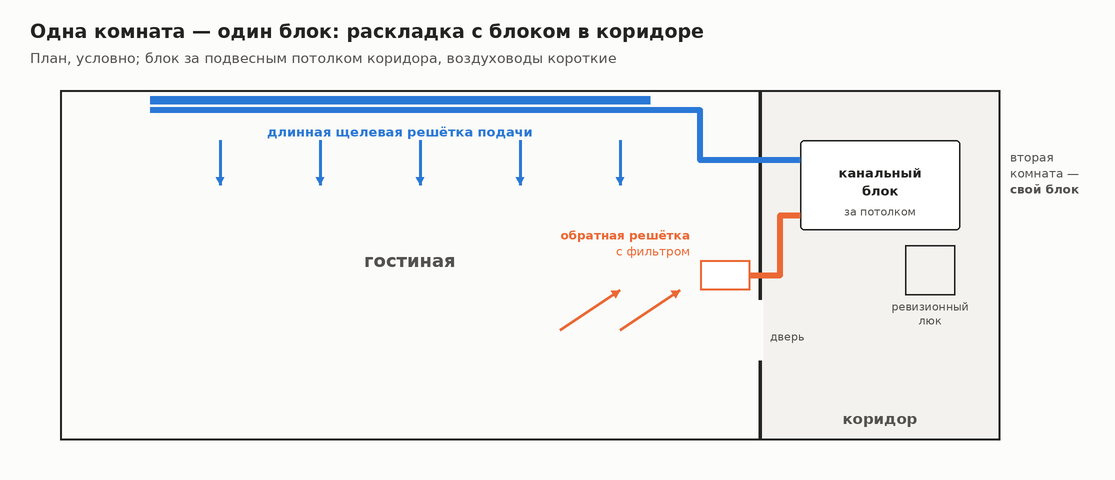

Для одной комнаты удобна схема, при которой блок стоит за подвесным потолком коридора рядом со стеной помещения. С одной стороны он подаёт воздух через длинную щелевую решётку, с другой забирает его через решётку с фильтром. Воздуховоды при такой раскладке получаются короткими и укладываются в ограничения RAD-25RPE и RAD-35RPE.

Как подобрать внешний напор

Для RAD-50RPE и RAD-60RPE инструкция формулирует правило прямо: внешний статический напор блока должен равняться потерям давления в сети на всасывании и подаче. В потери входят воздуховоды, повороты, решётки, фильтр, клапаны и глушители при расчётном расходе. Если потери меньше напора, расход и шум растут, а с теплообменника может срываться вода. Если больше — расход падает и мощности перестаёт хватать.

Порядок такой: считают потери выбранной сети, выбирают ступень переключателя — 50, 100 или 150 Па — ближайшую к потерям, но не ниже их, а излишек напора гасят клапаном, выравнивая расход. Ступень выставляют до пуска: если сети нужен высокий напор, а переключатель остался в заводском положении, производительность по холоду и теплу снижается.

У RAD-25RPE и RAD-35RPE ступеней напора нет, поэтому проверка другая: укладывается ли трасса в длины и повороты из инструкции. Если воздуховоды длиннее четырёх метров или нужны два поворота, блок переносят ближе к помещению.

Монтаж: подвес, шум и дренаж

Блоки подвешивают на шпильках M10 к перекрытию; потолочное основание усиливают, чтобы не было вибрации. Воздуховоды подключают к RAD-50RPE и RAD-60RPE через гибкие вставки и подвешивают отдельно от блока. Чтобы снизить шум, на подаче ставят глушитель. Воздуховоды делают из негорючего материала.

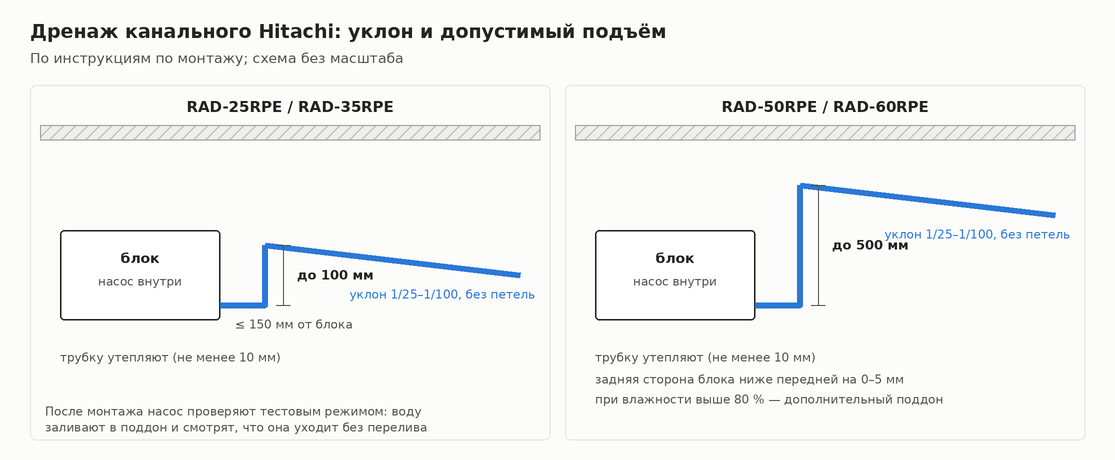

Блок вешают горизонтально; у RAD-50RPE и RAD-60RPE заднюю сторону можно опустить на 0–5 мм ниже передней, чтобы вода шла к дренажу. Дренажную трубку утепляют и ведут с уклоном 1/25–1/100 без петель. Если уклон от блока сделать нельзя, трубку поднимают: у RAD-25RPE и RAD-35RPE — до 100 мм в пределах 150 мм от блока, у RAD-50RPE и RAD-60RPE — до 500 мм. Когда влажность воздуха вокруг блока превышает 80 %, под ним ставят дополнительный поддон с отдельным сливом.

Решётки и сервисный люк

В пределах 1 м перед обратной решёткой не должно быть препятствий. Обратную решётку делают с фильтром или оставляют доступ к фильтру блока: у RAD-25RPE и RAD-35RPE фильтр можно перенести на заднюю сторону при заборе воздуха сзади.

У RAD-50RPE и RAD-60RPE, если потолок нельзя снять, под блоком делают сервисный люк не меньше 450 × 450 мм. Через него обслуживают блок, а при ремонте снимают блок с подвеса. Мы советуем отметить место люка на плане потолка ещё до монтажа каркаса, иначе его придётся вырезать по готовой отделке.

Можно ли совместить с приточной вентиляцией

В инструкции RAD-50RPE и RAD-60RPE показан вариант с подмесом наружного воздуха через фильтр и регулирующий клапан в канал всасывания. В этом случае расход и сопротивление приточной ветки входят в расчёт напора, а нагрузка от наружного воздуха — в подбор мощности. Для RAD-25RPE и RAD-35RPE с их коротким всасыванием проще подавать свежий воздух отдельными решётками от приточной установки.

Что проверить до монтажа воздуховодов

1. Определить, какую комнату обслуживает блок, и рассчитать нагрузку и расход.
2. Выбрать тип: короткий воздуховод — RAD-25RPE или RAD-35RPE, сеть — RAD-50RPE или RAD-60RPE.
3. Наметить решётки; для RAD-25RPE и RAD-35RPE проверить длину и повороты воздуховодов, для RAD-50RPE и RAD-60RPE — посчитать потери давления.
4. Для RAD-50RPE и RAD-60RPE выбрать ступень напора и заложить клапан для регулировки.
5. Проверить высоту над потолком, крепление шпилек и трассу дренажа.
6. Отметить сервисный люк и доступ к фильтру на плане потолка.

Модели и комплекты собраны в разделе канальных кондиционеров Hitachi.
